Controles piloto

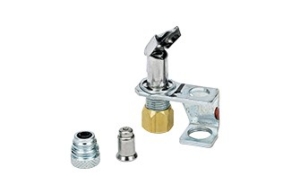

Los modelos Pilot Uni-Kit ® de la serie 1830 están diseñados para utilizarse con todos los termopares Robertshaw® y la mayoría de los de la competencia. Los modelos Uni-Kit incluyen un adaptador que convierte un termopar/termopila roscado modelo 2CH a un termopar tipo snap-in, modelo 2C.

Conjunto de quemador piloto para sustituir a Star Manufacturing 2J-80201-24

Los modelos Pilot Uni-Kit ® de la serie 1830 están diseñados para utilizarse con todos los termopares Robertshaw® y la mayoría de los de la competencia. Los modelos Uni-Kit incluyen un adaptador que convierte un termopar/termopila roscado modelo 2CH a un termopar tipo snap-in, modelo 2C.

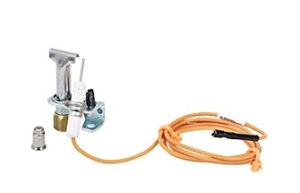

La serie 1830-700 Piloto Uni-Kits ® están diseñados para su uso con los sistemas de encendido piloto de estilo OEM. El electrodo está remachado permanentemente al bastidor del piloto y el espacio de chispa se fija en 1/8 . Estos pilotos se pueden utilizar para reemplazar los conjuntos piloto existentes o para adaptar las aplicaciones de piloto permanente cuando se desea un reemplazo exacto. Cada Uni-Kit viene con un orificio de gas natural instalado y un orificio de gas L.P. separado. El tamaño de la tubería del piloto es de 1/4".

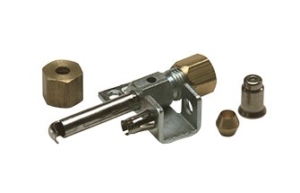

El Robertshaw® Universal 2BLC Pilot Uni-Kit ® está diseñado para reemplazar el obsoleto Piloto Modelo 2B/2BLC que ya no está en producción. El kit incluye accesorios para tubería de 1/4" y un adaptador y accesorios para adaptarse a tubería de 3/16". Cada kit viene con un orificio de gas natural instalado e incluye un orificio de gas LP por separado. El 1810-100 es un piloto aireado de combustión constante para el encendido del quemador principal. Cuando se utiliza con los termopares Robertshaw® Serie 1980-1970 o similares, proporciona una fuente de calor para el imán del piloto automático termoeléctrico.

El conjunto de piloto de desconexión rápida de la serie 1800 Pilot de Robertshaw® está diseñado para aquellas aplicaciones (normalmente de gas LP) que requieren una desconexión rápida del imán de seguridad cuando se pierde la llama del piloto.

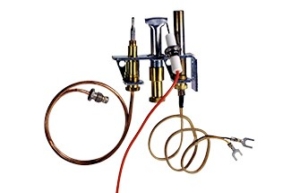

Los modelos Robertshaw® 1820 Series Pilot Uni-Kit ® están diseñados para reemplazar pilotos ITT-General tipo PG9 difíciles de encontrar. Normalmente se suministra un adaptador de tubería especial de 1/4 con tuerca y casquillo esférico. Los Uni-Kits están disponibles con y sin termopila de 32 (810mm).

El Kit de Sistema de Encendido de Piloto Intermitente Robertshaw® Serie 712 cuenta con rectificación de llama con lógica de estado sólido y detección de llama para proporcionar una secuenciación automática que garantizará el correcto funcionamiento de un dispositivo de encendido de piloto intermitente. Los sistemas de encendido por piloto 712 están disponibles con uno de los cuatro tipos diferentes de válvulas de gas para adaptarse a una amplia gama de aplicaciones de hornos. Precaución: No utilizar en aplicaciones de gas LP.

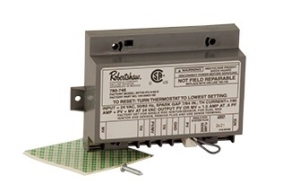

Los controles de piloto Robertshaw® serie 780 cuentan con rectificación de llama con lógica de estado sólido y detección de llama para proporcionar una secuencia automática que garantizará el funcionamiento correcto de un dispositivo de encendido de piloto intermitente. Cuando el termostato solicita calor, el control de la serie 780 inicia simultáneamente la chispa de encendido y abre la parte de la válvula de gas correspondiente al piloto. El reconocimiento de la llama piloto detiene la chispa de encendido y abre la parte de la válvula principal de la válvula de gas. La llama del quemador piloto se supervisa continuamente a una frecuencia sincrónica durante todo el ciclo de calefacción. Si la llama piloto falla durante el ciclo de calefacción, el control cerrará la válvula principal hasta que se establezca la llama piloto. El control de encendido de bloqueo Robertshaw 780-845 proporciona 90 segundos de chispa, seguidos de un retardo de tiempo de seis minutos (purga) entre los intentos de encendido. Si no se detecta la llama piloto después de tres intentos, el control entra en un período de bloqueo de una hora. Al final del período de bloqueo, si la demanda de calor sigue presente, la unidad repetirá los tres intentos de encendido.

El módulo de ignición de piloto intermitente universal 780U-IP10 de Robertshaw es un módulo de ignición de 24 V altamente configurable diseñado para mejorar el rendimiento de hornos de gas, calderas, calentadores de agua y equipos de cocina comercial. Ofrece opciones seleccionables para pruebas, pre-purga, prueba para ignición, inter-purga y tiempo de reinicio, haciéndolo adaptable a una amplia gama de aplicaciones. Compatible tanto con gas natural como con gas licuado, admite detección de llama de una varilla (detección local) y de dos varillas (detección remota). El módulo sustituye a más de 400 modelos, incluidos los de Honeywell, Johnson Controls, Fenwal y otros. Incorpora una conexión de compuerta de ventilación e indicadores LED para mostrar la presencia de la llama, su intensidad y el estado o los errores del sistema. Las aplicaciones incluyen hornos de gas, calderas, calentadores de agua y cocinas comerciales. Módulo de encendido de 24 V configurable Número seleccionable de pruebas, pre-purga, prueba para encendido, inter-purga y tiempo de reinicio Sustituye a más de 400 modelos, incluyendo Honeywell, Johnson Controls, Fenwal y otros. La detección de llama admite tanto una varilla (detección local) como dos varillas (detección remota). Compatible tanto con gas natural como con gas licuado La conexión de compuerta de ventilación permite la conexión a una compuerta de ventilación Los indicadores LED permiten detectar y notificar la presencia o intensidad de la llama y muestran el estado y los errores del sistema.

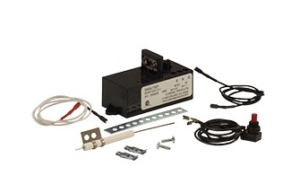

Los kits de reencendido automático de piloto de la serie 785 de Robertshaw® están diseñados para su uso en equipos de calefacción de tejado, calentadores de agua, calderas, calentadores de espacios, calentadores unitarios, secadoras y otros aparatos comerciales, industriales y residenciales en los que pueda producirse el problema de apagado del piloto. Sólo debe aplicarse a aquellos sistemas que ya incorporen el necesario sistema de control de seguridad del piloto.

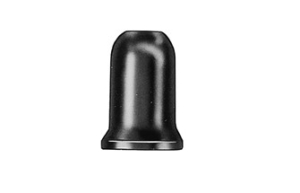

Los Orificios Piloto Robertshaw® se utilizan como piezas de repuesto en los pilotos y conjuntos piloto Robertshaw.
