Gasventile

Die Robertshaw® Millivolt-Gasventile der Serie 700 sind wandthermostatgesteuerte Kombinationsregler, die eine flexible Installation von Öfen bis hin zu Schwimmbadanwendungen ermöglichen. Die komplette Serie der 700-500 Millivolt-Gasventile bietet eine breite Palette von Ersatzgeräten, von kleinen 3/8-Rohrkapazitäten bis hin zu großen 1-Rohrkapazitäten mit bis zu 720.000 BTU Verbrauch.

Die hydraulischen Schnappdrossel-Gaskombiventile der Serie 700 von Robertshaw® werden thermostatisch durch einen ferngesteuerten Temperaturfühler betrieben. Die Modelle sind mit einfacher Kapillare oder mit ferngesteuerter Schnappfunktion und Schnappdrossel erhältlich. Die Ventile können in jeder Lage montiert werden, außer auf dem Kopf stehend.

Die Robertshaw® 24-Volt-Kombi-Gasventile der Serie 700 bieten Flexibilität beim Austausch. Mit Kapazitäten von bis zu 720.000 BTU, dreistufigen Ausgängen und der Möglichkeit, mehrere Positionen einzunehmen, bieten diese Kombinationsgasventile unbegrenzte Austauschmöglichkeiten. Die 24-Volt-Uni-Kit®-Modelle sind sowohl für Erdgas als auch für Flüssiggas geeignet. Das Ventil ist werkseitig auf 3,5 WC-Erdgas eingestellt. Für die Umstellung auf Flüssiggas ist eine Reglerabdeckplatte im Lieferumfang enthalten.

Die Robertshaw® 700 Serie 2-stufiger 24-Volt-Gasventile - sowohl Modelle mit ständiger als auch mit intermittierender Steuerung - zeichnen sich durch Zuverlässigkeit, Leistung, Flexibilität und einfache Installation in einer kompakten Steuerung aus. Diese Ventile verfügen über ein manuelles Ventil (Gashahn), Einlass- und Auslasssiebe, Pilotgasfilter und einen Pilot-Einstellschlüssel. Die Modelle verfügen über einen geschlitzten automatischen Zündmagneten, der bei einem Ausfall der Zündflamme die Gasabschaltung gewährleistet.

Die Robertshaw^® Netzspannungs-Gasventile der Serie 700 bieten die gleiche Flexibilität beim Austausch wie die 24-Volt-Kombinationssteuerungen. Die Netzspannungsmodelle sind in 120 und 240 Volt AC erhältlich. Zu den Merkmalen gehören dreistufige Auslässe, die Möglichkeit, mehrere Positionen einzunehmen, und eine Leistung von bis zu 720.000 BTU.

Zubehör für Gasventile der Serie 110 für Wasserheizungen.

Die Universal-Gasventile der Serie 700 von Robertshaw® sind für Anwendungen mit intermittierender Pilotzündung konzipiert. Diese Universalmodelle enthalten alle notwendigen Teile, um die Ventile an Anwendungen mit direkter Zündung oder heißer Oberfläche anzupassen. Jedes Ventil enthält ein Handventil, ein Pilotventil und einen Hauptgasdruckregler (je nach Modell optional). Diese Ventile sind für viele private und gewerbliche Anwendungen wie Zentralheizungen, Wandheizungen, Heizkessel und Öfen in Wohnmobilen geeignet.

Die Robertshaw®-Gasventile der Serie 710 mit geringer Leistung bieten eine extrem kompakte Steuerung, die für Anwendungen mit geringer Leistung und begrenztem Platzangebot entwickelt wurde. Zu den Merkmalen gehören dreistufige Auslässe, die Fähigkeit zur Mehrfachpositionierung und die Austauschbarkeit von Komponenten.

Die Robertshaw® Gasventile der Serie 705 sind der Industriestandard mit Leistungsbereichen von 5.000 bis 1.150.000 BTU. Je nach Anwendung sind verschiedene Stellantriebstypen erhältlich, z. B. 24 Volt, Netzspannung, Millivolt und hydraulisch.

Das 24-Volt-Doppelgasventil der Serie 720 von Robertshaw^® ist ein Gasventil mit sechs Funktionen, das ein manuelles Ventil, einen Sicherheitsabsperrmagneten, zwei automatische Ventile, einen Hauptgasregler und eine Piloteinstellung umfasst. Die Modelle sind mit und ohne Druckregler erhältlich. Die Uni-Kit^®-Modelle sind werkseitig auf 3,5 WC für Erdgas eingestellt, können aber durch Installation des mitgelieferten Reglerumrüstsatzes auf Flüssiggas umgerüstet werden. Die Verdrahtungsanschlüsse, der manuelle Wähler und die Einstellungen sind leicht zugänglich auf der Oberseite des Ventils. Mit einem Schwenkradius von 3-9/16 eignet sich die Serie 720 gut als Ersatz für viele OEM-Ventile. Das Ventil kann in jeder Position montiert werden, außer auf dem Kopf stehend.

Der Millivolt-Bedienungssatz der Serie 705 ist für die Umrüstung von manuellen Gasventilen der Serien 700 und 710 auf Wandthermostatsteuerung vor Ort vorgesehen. Diese Antriebe sind auch ein Ersatz für bestimmte Gasventile der Serien 700-500. Betätigungssätze sind mit und ohne eingebauten Druckregler erhältlich (siehe Bestelltabelle). Jeder Antriebssatz enthält eine Dichtung und Schrauben für eine vollständige Installation. WARNUNG: Nicht für Entlüftungsgassteuergeräte der Serien 700-800 (7000GO) verwenden. Das Ventil funktioniert dann nicht ordnungsgemäß und es besteht ein unsicherer Zustand. HINWEIS: Verwenden Sie immer eine neue Dichtung und Befestigungsschrauben, wenn Sie den Ventilantrieb austauschen.

Die hebelbetätigten Gasventile der Serie 720 von Robertshaw® sind für Anwendungen mit intermittierender Pilotzündung konzipiert. Diese Serie umfasst ein manuelles Ventil, ein Pilotventil, zwei automatische Ventile (2) und einen Hauptgasdruckregler. Die Uni-Kit ®-Modelle sind werkseitig auf 3,5 WC für Erdgas eingestellt, können aber durch Installation des mitgelieferten Reglerumrüstsatzes auf Flüssiggas umgestellt werden. Die Serie 720 ist für viele Anwendungen im Wohnbereich konzipiert, z. B. für Zentralheizungen, Raumheizungen, Wandheizungen, Heizkessel und Öfen in Wohnmobilen. Dieses Ventil hat einen kompakten Schwenkradius von nur 3-9/16, so dass es für eine breite Palette von OEM-Ersatzanwendungen geeignet ist.

Das thermomagnetische Sicherheitsventil der Serie 1720 von Robertshaw® ist eine Steuerung, die den Gasfluss zum Brenner im Falle eines Zündflammenausfalls unterbricht. Die Magnetbaugruppe wird durch eine Spannung erregt, die von einem Thermoelement erzeugt wird, das durch die Zündflamme erhitzt wird. Wenn diese Flamme erlischt, nimmt die Spannung des Thermoelements ab, bis eine Feder die Magnetkraft überwindet und sowohl das Zünd- als auch das Hauptgas absperrt. Diese Steuerung kann für gewerbliche und private Öfen, Infrarotheizungen, Hühner- und Schweinemastanlagen, Gasgeräte für Wohnmobile und viele andere Anwendungen, die automatische Sicherheitsventile erfordern, verwendet werden.

Die Robertshaw-Gasventile der Dual Series sind thermische Bimetall-Gasregelventile, die für den effizienten Einsatz in Gaskochgeräten verschiedener Typen konzipiert sind. Ventile mit zwei Ausgängen werden normalerweise in selbstreinigenden Öfen verwendet.

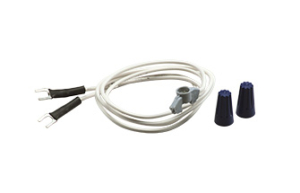

Das Kabel für den oberen Grenzwert passt in den geschlitzten Magneten an den Gasventilen, um den Anschluss eines externen ECO-Schalters (Energy Cut-off) zu ermöglichen.

Die Schaftverlängerung erhöht die Länge der Modelle mit 1-1/4"- und 1-3/8"-Schaft auf etwa 3".

Das Ersatzgehäuse der Serie 1710 wird zusammen mit den Ersatzmagnetköpfen der Serie 1720 in automatischen TS-Sicherheitsventilen verwendet. Die Pfeile zeigen die Richtung des Gasflusses an. WICHTIGER HINWEIS: Bei Bestellung eines neuen 1710-Ersatzkörpers muss auch ein neuer 1720-Sicherheitsmagnet verwendet werden. Separat bestellen, siehe Magnetköpfe.

Die Robertshaw®-Gasventile der Serie Single sind thermische Bimetall-Gasregelventile, die für den effizienten Einsatz in Gas-Kochgeräten verschiedener Typen in Privathaushalten entwickelt wurden. Ventile mit einzelnen Ausgängen werden in herkömmlichen Gasherden verwendet.

Das Robertshaw® Gasmagnetventil der Serie 4075 ist für die Steuerung des Gasflusses in Kochgeräten konzipiert. Es sind sowohl einfache FJT- als auch doppelte FJTDO-Modelle für eine Vielzahl von Anwendungen wie Öfen, Grillplatten und Fritteusen erhältlich.

Die Robertshaw®-Gasventile der Serie 850 sind für leichte gewerbliche und private Anwendungen mit Direktzündungs- (DSI) und Heißflächenzündungssystemen (HSI) wie Öfen, Zentralheizungseinheiten, Raumheizungen, Wandheizungen und Öfen für Wohnmobile konzipiert. Dieses Ventil hebt sich durch seine hervorragende Regelungssteuerung, seine kompakte Größe und seinen elektrischen EIN/AUS-Schalter von anderen ab.
